隨著美國發起的關稅戰，貿易戰進入新階段，加快了半導體的國產替代步伐，相比于NXP和MACOM這些美資背景的品牌，Ampleon是無錫國資委全資控股，其特有的國資背景，使得其不易被關稅和貿易戰影響。
Ampleon集團為全球領先的射頻功率芯片供應商，專業研發、設計、生產和銷售高功率射頻功率芯片產品，其產品主要應用于移動通訊（基站）領域，并在航天、照明、能量傳輸等領域存在廣泛用途，其生產的LDMOS和GaN射頻功率芯片產品主要供應各大通訊基站設備制造商。
Ampleon推出高集成度的第5代GaN功率晶體管
C5H3438N110D是Ampleon公司的第五代GaN功率晶體管，一經推出，其優異的性能和內部匹配電路，迅速吸引了射頻工程師的目光。
其主要優勢：
緊湊的8mm*8mm QFN封裝
高效率的Doherty特性
頻率從3400-3800MHz寬覆蓋
高集成的內匹配使得其外部匹配電路更簡單易于使用
非常適合于5G mMIMO應用

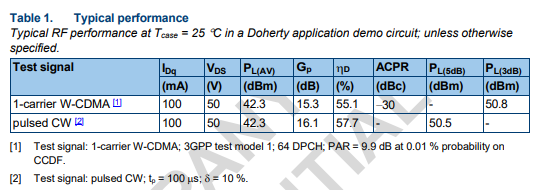

我們從C5H3438N110D的Datasheet上可以看到其指標參數如圖1所示，其標稱的峰值功率（P3dB）有50.8dBm，輸出42.3dBm的時候，漏極電流效率高達55.1%。
圖1 C5H3438N110D指標參數

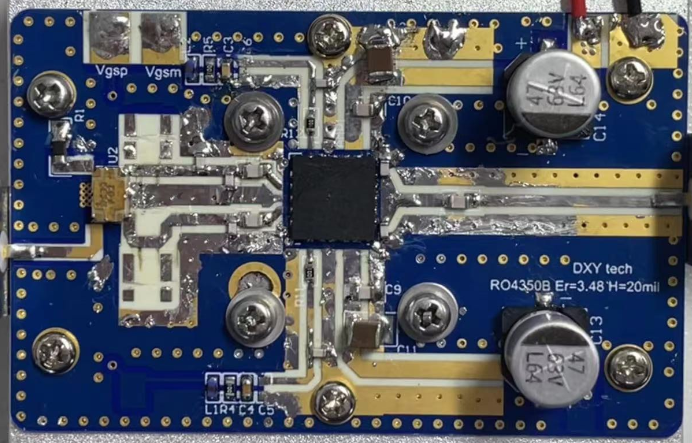

為了驗證其性能，DXY鼎芯按廠家推薦電路，復制了Demo，如下圖2所示，從Demo上可見，其拓撲電路緊湊，輸入、輸出的外圍匹配電路簡潔，非常適合工程應用。
圖2 DXY 鼎芯開發的C5H3438N110D demo
在給定的偏置條件下：
（Vds=48V，Vgsm=-2.47V，Idqm=70mA，Vgsp=-4.47V） |
Demo主要指標性能如下表1所示，除了因為Vds是48V供電導致P3dB略低外，我們的Demo測試數據和其Datasheet數據非常接近。

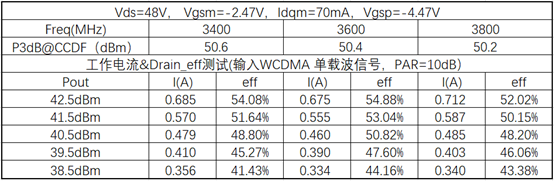

表1 Demo測試主要指標參數
為了能更好的激發出C5H3438N110D優異性能，廠家也給它推薦了C5H2350N10作為其驅動級，C5H2350N10采用同樣非常緊湊的4.5mm*4.0mm的DFN封裝，整個射頻鏈路簡單，適合大批量生產。
DXY鼎芯作為Ampleon公司的IDH，擁有專業的射頻開發團隊，完整的儀器設備，先行開發了Demo，驗證了器件的性能，不但可以為研發工程師的選型提供重要參考，縮短研發開發周期，同時還可以為其后期具體應用中出現的問題提供全方位的技術支持。選擇DXY 鼎芯，助力您的開發之旅。
